🔹 توضیحات کلی

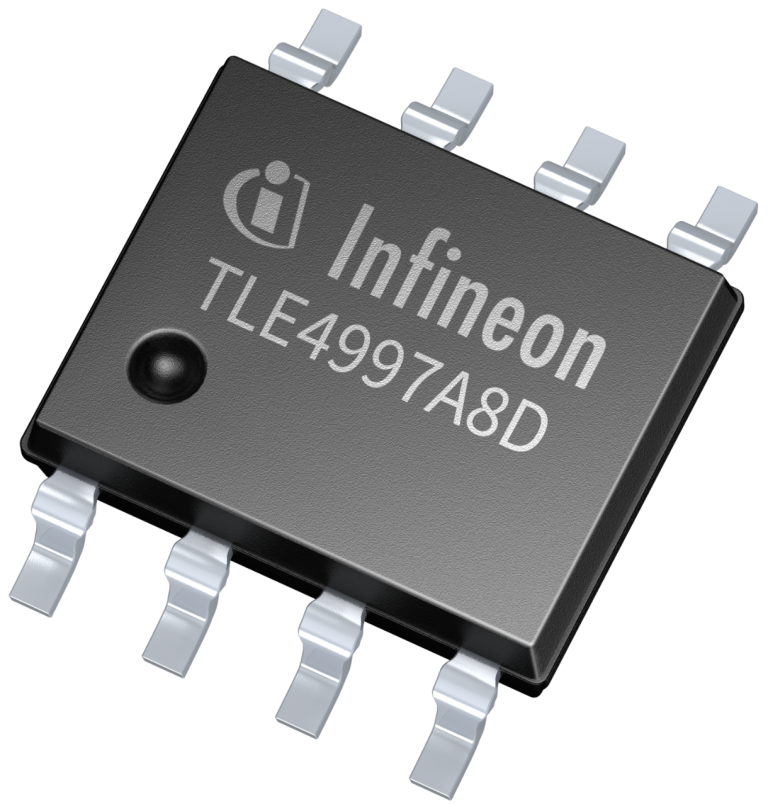

آیسی TLE4997 از شرکت Infineon یک حسگر اثر هال خطی با خروجی دیجیتال PWM/SENT است که برای اندازهگیری گشتاور، موقعیت و جابجایی زاویهای در سیستمهای مکانیکی طراحی شده است. این حسگر با دقت بالا و رابطهای خروجی پیشرفته، گزینهای ایدهآل برای کاربردهای فرمان الکتریکی (EPS)، پدال گاز و سیستمهای کنترل صنعتی محسوب میشود.
🔹 ویژگیهای فنی و مشخصات کلیدی
| پارامتر | مشخصات |
|---|---|
| محدوده اندازهگیری | ±180° (زاویه مکانیکی) |
| دقت اندازهگیری | ±0.5° (در دمای 25°C) |
| رابطهای خروجی | PWM (1kHz تا 3kHz) + SENT (SAE J2716) |
| ولتاژ کاری | 4.5V تا 5.5V |
| مصرف جریان | 7mA (تیپیکال) |
| پاسخ فرکانسی | تا 1kHz |
| دمای کاری | -40°C تا +150°C (مطابق استاندارد AEC-Q100) |
| محافظتها | معکوس شدن قطب، اضافه ولتاژ، اتصال کوتاه، تشخیص خطا |
| بستهبندی | PG-SSO-3-11 (بستهبندی صنعتی) |
🔹 پینهای اصلی و عملکرد
| پین | نام | توضیحات |
|---|---|---|
| 1 | VDD | تغذیه مثبت (4.5V-5.5V) |
| 2 | OUT | خروجی دیجیتال (PWM/SENT) |
| 3 | GND | زمین |
| 4 | VDD5 | تغذیه داخلی 5V (نیاز به خازن بای پس 100nF) |
| 5 | VCP | خازن تنظیم داخلی (اتصال 100nF به زمین) |
🔹 مزایای کلیدی
✅ دقت بالا در اندازهگیری زاویه و گشتاور
✅ دو رابط خروجی PWM و SENT برای انعطافپذیری بیشتر
✅ محافظتهای جامع برای محیطهای صنعتی
✅ کالیبراسیون دیجیتال از طریق رابط SENT
✅ مصرف انرژی بهینهشده برای سیستمهای خودرویی
🔹 کاربردهای اصلی
سیستمهای فرمان الکتریکی (EPS)
پدال گاز الکترونیکی
سیستمهای انتقال قدرت
رباتهای صنعتی و بازوهای مکانیکی
اندازهگیری گشتاور در موتورهای الکتریکی
🔹 نحوه اتصال به میکروکنترلر
TLE4997 میکروکنترلر VDD -----------> 5V OUT -----------> پین PWM/پورت UART GND -----------> GND
🔹 مقایسه با رقبا
| ویژگی | TLE4997 | MLX90316 | AS5048A |
|---|---|---|---|
| دقت | ±0.5° | ±0.5° | ±0.3° |
| رابط خروجی | PWM/SENT | آنالوگ/PWM | SPI/I2C/PWM |
| دمای کاری | -40°C تا +150°C | -40°C تا +150°C | -40°C تا +125°C |
| ولتاژ کاری | 4.5V-5.5V | 4.5V-5.5V | 3.3V-5V |
🔹 نکات مهم طراحی
🔹 فیلتر نویز: استفاده از خازنهای 100nF نزدیک پینهای تغذیه
🔹 فاصله از منابع مغناطیسی: حداقل 5mm از آهنرباهای دیگر
🔹 کابلکشی: استفاده از کابلهای شیلددار برای سیگنال OUT
🎯 چرا TLE4997 بخریم؟
✔ پشتیبانی از استانداردهای خودرویی
✔ حساسیت و دقت بالا در اندازهگیری
✔ طول عمر عملیاتی طولانی در شرایط سخت
