🔹 توضیحات کلی

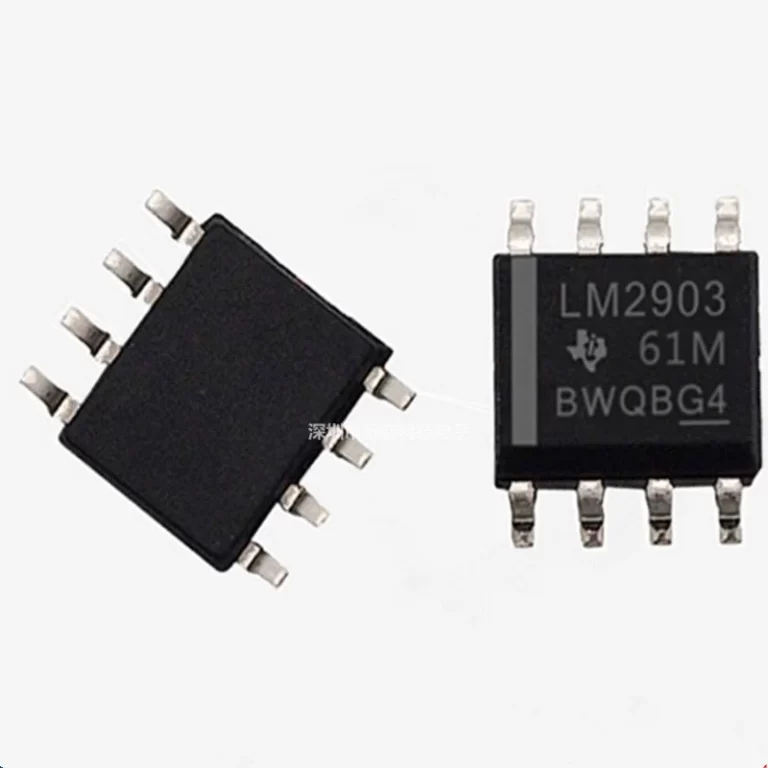

آیسی LM2903 از شرکت Texas Instruments یک مقایسهگر ولتاژ دوتایی (Dual) با عملکرد پایدار و مصرف انرژی بهینه است. این تراشه به طور گسترده در مدارات تشخیص سرعت، سیستمهای کنترل و مدارات محافظتی استفاده میشود و قابلیت کار در محدوده ولتاژی وسیع را داراست.
🔹 ویژگیهای فنی و مشخصات کلیدی
| پارامتر | مشخصات |
|---|---|
| تعداد مقایسهگرها | 2 عدد مستقل در یک بسته |
| ولتاژ کاری | 2V تا 36V (تک تغذیه) یا ±1V تا ±18V (دو تغذیه) |
| جریان مصرفی | 0.8mA (برای هر مقایسهگر) |
| زمان پاسخ | 1.3μs (تیپیکال) |
| ولتاژ افست ورودی | ±2mV (حداکثر) |
| جریان ورودی | 25nA (حداکثر) |
| خروجی | Open-Collector (قابل اتصال به سایر سطوح منطقی) |
| دمای کاری | -40°C تا +125°C |
| بستهبندی | SOIC-8, PDIP-8, TSSOP-8 |
🔹 پینهای اصلی و عملکرد
| پین | نام | توضیحات |
|---|---|---|
| 1 | OUTPUT 1 | خروجی مقایسهگر اول |
| 2 | INPUT 1- | ورودی معکوس مقایسهگر اول |
| 3 | INPUT 1+ | ورودی غیرمعکوس مقایسهگر اول |
| 4 | GND | زمین |
| 5 | INPUT 2+ | ورودی غیرمعکوس مقایسهگر دوم |
| 6 | INPUT 2- | ورودی معکوس مقایسهگر دوم |
| 7 | OUTPUT 2 | خروجی مقایسهگر دوم |
| 8 | VCC | تغذیه مثبت |
🔹 مزایای کلیدی
✅ مصرف انرژی بسیار پایین
✅ قابلیت کار در محدوده ولتاژی وسیع
✅ خروجی Open-Collector برای انعطافپذیری بیشتر
✅ پایداری حرارتی عالی
✅ قیمت بسیار مقرونبهصرفه
🔹 کاربردهای اصلی در سیستمهای سرعتسنج
تشخیص سرعت موتورهای DC و BLDC
مدارات انکودرهای نوری و مغناطیسی
سیستمهای ترمز ضد قفل (ABS)
کنترلرهای دور موتور صنعتی
مدارات تشخیص عبور از صفر (Zero-Crossing)
🔹 نحوه استفاده در مدار سرعتسنج
سنسور اثر هال ────┬───> INPUT+
│
مقایسه با ولتاژ مرجع ──> INPUT-
│
مقاومت پولآپ 10kΩ ───> OUTPUT ───> میکروکنترلر🔹 مقایسه با رقبا
| ویژگی | LM2903 | LM393 | LM311 |
|---|---|---|---|
| ولتاژ کاری | 2V-36V | 2V-36V | 3.5V-30V |
| جریان مصرفی | 0.8mA | 1mA | 5mA |
| زمان پاسخ | 1.3μs | 1.3μs | 200ns |
| قیمت | بسیار مقرونبهصرفه | مقرونبهصرفه | متوسط |
🔹 نکات مهم طراحی
🔹 مقاومت پولآپ: استفاده از مقاومت 1kΩ تا 10kΩ برای خروجی Open-Collector
🔹 فیلتر نویز: اضافه کردن خازن 100nF نزدیک پین تغذیه
🔹 ولتاژ مرجع: استفاده از منابع مرجع دقیق برای مقایسههای حساس
🎯 چرا LM2903 بخریم؟
✔ بهترین انتخاب برای پروژههای کنترل سرعت
✔ پایداری اثبات شده در شرایط صنعتی
