اگه یه پروژه الکترونیکی داری یا میخوای یه برد خاص رو برای محصولت تولید کنی، حتماً بحث مونتاژ برد الکترونیکی برات مهم شده. حالا این وسط دو تا اصطلاح پرتکرار زیاد میشنوی: SMT و THT. شاید با خودت بگی خب فرقشون چیه؟ کدوم بهتره؟ اصلاً از کجا مونتاژ مطمئن سفارش بدم؟ تو این مقاله، همهی این سوالا رو با زبون ساده برات باز میکنیم تا بتونی بهترین تصمیم رو برای پروژهت بگیری.
اول از همه: مونتاژ برد الکترونیکی یعنی چی؟
مونتاژ برد الکترونیکی یعنی همون پروسهای که توش قطعات الکترونیکی روی یه برد مدار چاپی (PCB) نصب میشن. این نصب میتونه دستی باشه، یا کاملاً خودکار با دستگاههای پیشرفته انجام بشه. هدف نهایی اینه که اون برد بتونه عملکردی که براش طراحی شده رو اجرا کنه، حالا چه یه برد کنترل ساده باشه، چه یه برد پیچیده برای تجهیزات صنعتی یا الکترونیکی.
مونتاژ SMT چیه؟

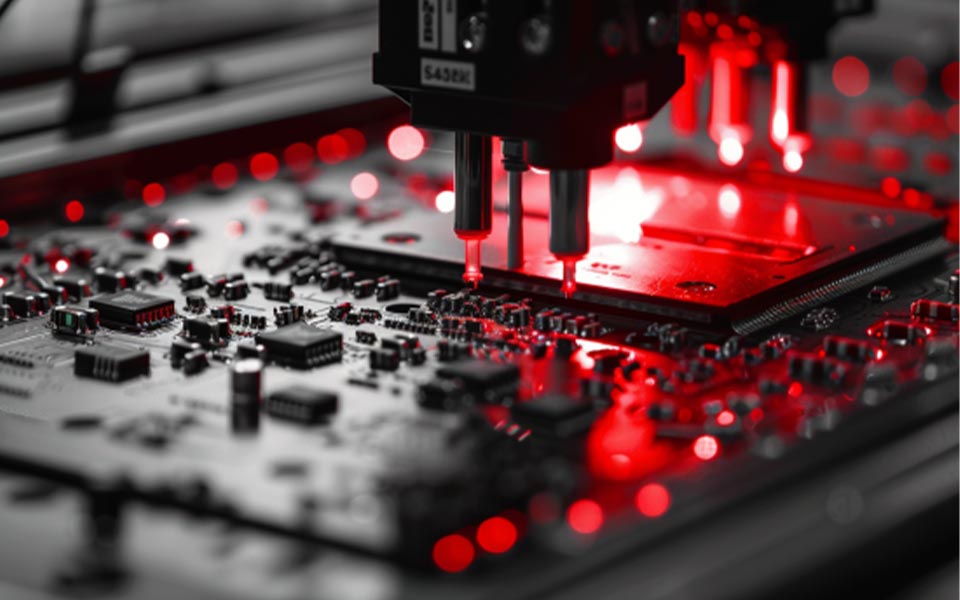

SMT یا Surface Mount Technology یعنی تکنولوژی نصب قطعات روی سطح برد. یعنی چی؟ یعنی قطعات کوچولو و سطحچسبی مثل مقاومت، خازن، IC و… مستقیم روی سطح برد لحیم میشن و نیازی به سوراخکاری نیست.
مزایای SMT:
سرعت مونتاژ بالاتره
هزینه تولید پایینتره (مخصوصاً در تیراژ بالا)
امکان طراحی مدارهای جمعوجورتر و سبکتر
مناسب برای محصولات مدرن مثل موبایل، لپتاپ، تجهیزات پزشکی
مونتاژ THT چیه؟
THT یا Through-Hole Technology یعنی تکنولوژی نصب قطعات از طریق سوراخ. یعنی پایههای قطعه از توی سوراخهای PCB رد میشن و از پشت برد لحیم میشن.
مزایای THT:
اتصال محکمتر (مناسب برای قطعاتی که فشار مکانیکی دارن مثل کانکتورها)
مقاومت بالاتر در برابر شرایط سخت مثل حرارت یا ارتعاش
کاربرد در بردهای صنعتی، نظامی، یا مدارهای آموزشی
پس کدوم یکی بهتره؟ SMT یا THT؟
جواب کوتاه: بستگی داره به کاربردت!
اگه بردت کوچیکه، قراره در تیراژ بالا تولید بشه، یا فضای جمعوجور برات مهمه، SMT گزینه اوله.
اگه قراره قطعات سنگین یا مکانیکی استفاده کنی، یا پروژهت یه برد آزمایشیه و میخوای راحت بتونی قطعات رو عوض کنی، THT بهتره.
البته خیلی از پروژهها از ترکیب هر دو استفاده میکنن. به این نوع بردا میگن برد دوگانه SMT+THT یا همون مونتاژ ترکیبی.
چجوری سفارش مونتاژ بدیم؟ مراحل چیه؟
خب حالا که با مفاهیم آشنا شدی، بریم سراغ مهمترین بخش: سفارش مونتاژ برد الکترونیکی تو مدارچین.
۱. طراحی برد (Gerber File)
اول باید فایل طراحی بردت رو آماده داشته باشی. این فایل که بهش فایل گربر هم میگن، حاوی اطلاعاتی مثل لایههای برد، مکان قطعات، پدها، و سوراخهاست. اگه طراحی بلد نیستی، ما تو مدارچین کمکت میکنیم تا با کمک طراحهامون، فایل مناسبی آماده بشه.
۲. لیست قطعات (BOM)
یه فایل BOM یا همون Bill of Materials آماده کن. این لیست شامل اسم قطعه، مقدار، نوع، برند، پارتنامبر، و پوزیشن روی برد هست. هرچی دقیقتر باشه، خطای مونتاژ کمتر میشه.
۳. انتخاب نوع مونتاژ (SMT، THT یا ترکیبی)
باید مشخص کنی که نوع مونتاژ چی باشه. اگه از هر دو نوع قطعه استفاده میکنی، ما بهراحتی مونتاژ ترکیبی برات انجام میدیم.
۴. تامین قطعات یا تحویل قطعات
یا خودت قطعات رو میفرستی، یا اینکه تامینش رو به ما میسپری. تو مدارچین دسترسی به تأمینکنندههای معتبر داخلی و خارجی داریم، پس خیالت راحت باشه.
۵. مونتاژ و تست نهایی
بعد از مونتاژ، بردها تست میشن تا مطمئن شیم سالم و بدون خطا هستن. اگه خودت برنامهریزی خاصی برای تست داری هم بگو تا برات انجام بدیم.
اگه بخوای با خیال راحت مونتاژ بردتو بسپری، چند تا فاکتور مهمه:
✔️ تجربه بالا
ما سالهاست تو صنعت الکترونیک فعالیت داریم و صدها پروژه مونتاژ رو برای شرکتهای مختلف انجام دادیم.
✔️ تجهیزات پیشرفته
مونتاژهای ما با دستگاههای دقیق انجام میشه، از pick and place گرفته تا reflow oven برای SMT و دستگاه لحیمکاری wave برای THT.
✔️ دقت بالا و تست تضمینی
بردهای مونتاژشده بعد از اتمام کار تست میشن تا مطمئن شیم که مشکلی ندارن.
✔️ پشتیبانی کامل
چه تازهکار باشی، چه حرفهای، از مشاوره اولیه تا مرحله نهایی در کنارت هستیم.
خدمات اختصاصی مدارچین در مونتاژ برد الکترونیکی
✅ مونتاژ بردهای چند لایه
✅ پشتیبانی از بردهای rigid و flex
✅ کنترل کیفیت با AOI (بازرسی اپتیکال)
✅ تست in-circuit و functional
✅ بستهبندی ضد الکتریسیته ساکن (ESD)
✅ پشتیبانی کامل از نمونهسازی تا تولید انبوه
سوالات پرتکرار در مورد سفارش مونتاژ برد
❓ کمترین تیراژ برای سفارش چقدره؟
حتی از یک عدد برد هم برات مونتاژ میکنیم. تولید انبوه هم داریم.
❓ چند روزه تحویل میدین؟
زمان تحویل به تعداد برد، پیچیدگی مدار و تأمین قطعات بستگی داره. معمولاً بین ۳ تا ۷ روز کاری زمان میبره.
❓ قطعات رو خودم بفرستم یا شما تهیه میکنید؟
هردو ممکنه. اگر قطعات خاصی داری، خودت بفرست. در غیر اینصورت تامینش با ماست.
❓ کیفیت لحیمکاری شما چطوره؟
از لحیمکاری دستی تا موجی و reflow oven همه با استاندارد IPC انجام میشن. اتصالها تست و کنترل میشن.
یه مونتاژ حرفهای یعنی عمر بیشتر و عملکرد بهتر برد
شاید بهنظر بیاد مونتاژ برد الکترونیکی فقط یه مرحله ساده باشه، اما در واقع یکی از حساسترین مراحل تولید هر سیستم الکترونیکی بهحساب میاد. کیفیت مونتاژ مستقیماً روی عملکرد، طول عمر و پایداری مدار تأثیر داره. پس انتخاب یه تیم متخصص و قابلاعتماد خیلی مهمه.
ما تو مدارچین همه خدمات مربوط به مونتاژ SMT، THT و ترکیبی رو با بهترین کیفیت، سریعترین زمان ممکن و مناسبترین قیمت برات انجام میدیم. پس اگه دنبال یه سفارش بیدردسر و مطمئن برای مونتاژ برد الکترونیکی هستی، همین الان با ما تماس بگیر یا فرم سفارش رو پر کن تا مشاوره رایگان بگیری.
